AbrrntLe bokeh optique pour DaVinci Resolve

Abrrnt transforme une carte de profondeur en bokeh d’un véritable objectif. Chaque pixel reçoit son propre disque : yeux de chat, comètes et traits astigmates vers les coins, bords en bulle ou crémeux, franges violettes et vertes de l’aberration chromatique. Tout provient d’un seul modèle optique, suit les bascules de point et disparaît partout où l’image est nette.

Télécharger Guide des aberrations Version web

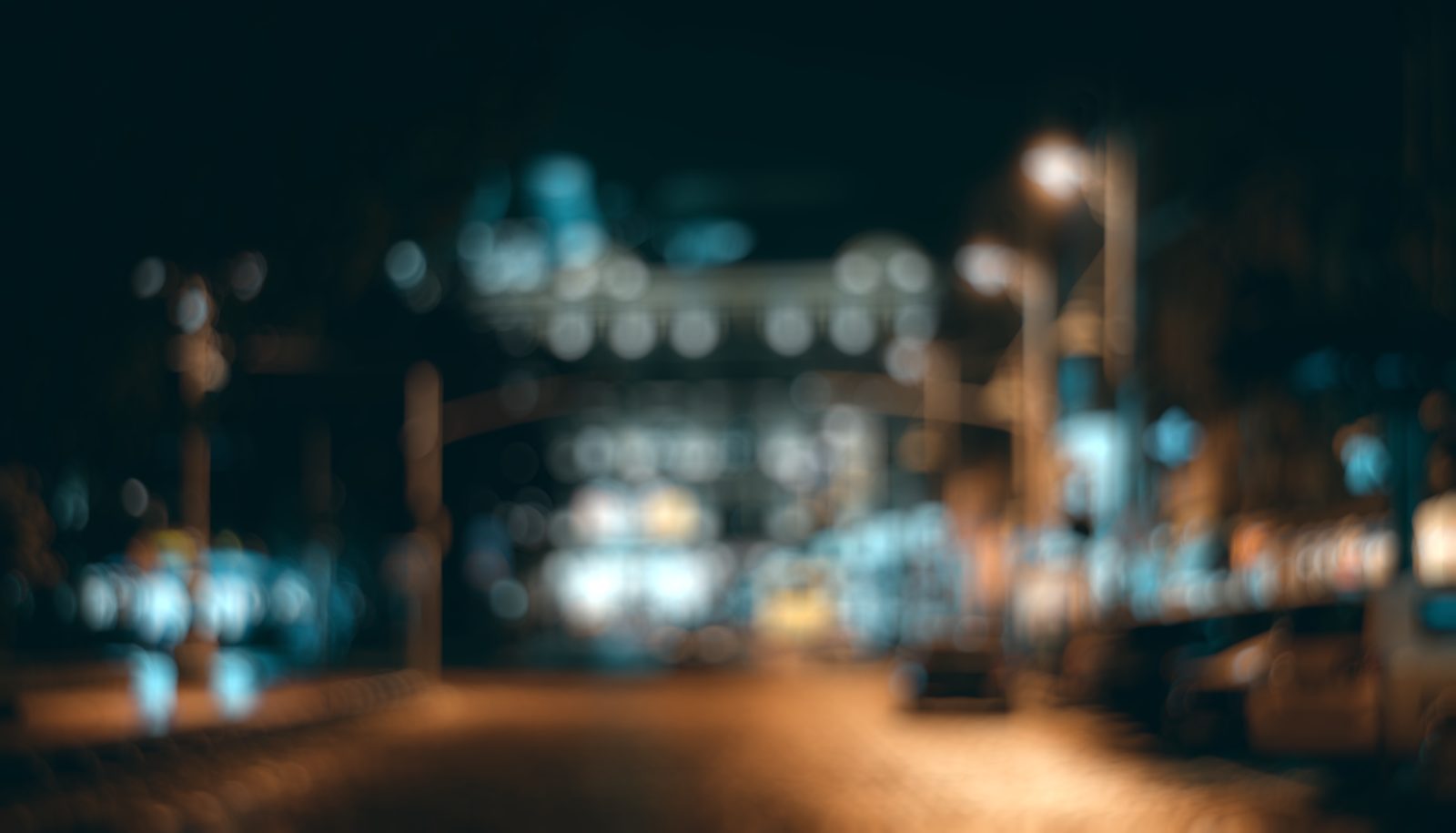

Une rue de nuit rendue par Abrrnt : les réverbères deviennent des disques cerclés, et ceux des coins se changent en yeux de chat La même rue de nuit, photo originale
OriginalAbrrnt

Rendu par le code Metal du plugin lui-même, toute l’image à une seule profondeur : Iris Radius 26 Cat's Eye 0.8 Coma 0.35 Impression 0.45 Boost Highlights 1.6. Faites glisser la ligne pour comparer avec l’original. Photo de Roman Datsiuk / Unsplash.

Le renduUne image formée comme par un vrai objectif

Un disque pour chaque pixel

Chaque pixel s’étale en un disque dont la taille et la forme dépendent de sa profondeur, et les disques s’additionnent pour former l’image. La lumière est conservée : les hautes lumières qui se chevauchent s’additionnent comme sur un capteur, et les pixels nets passent intacts.

Des aberrations issues de l’optique

Coma, astigmatisme, courbure de champ, aberration sphérique, aberration chromatique et vignettage mécanique sont chacun modélisés à partir de leur cause optique : ils croissent avec la hauteur d’image et l’ouverture, et changent d’aspect de part et d’autre du point. Réglez chacun séparément.

Conçu pour Resolve

Tourne sur le GPU via Metal, dans les pages Fusion et Color. Pendant le travail, Preview va de 1/16 à Fast ; le rendu final passe automatiquement en High. Les encodages d’entrée incluent Rec.709, LogC, S-Log3 et DaVinci Intermediate.

CaractèreLes six aberrations courantes, toutes couvertes

Courbure de champ : les lumières du centre sont nettes et deviennent floues vers les bords

Courbure de champ (Field Curvature)

Le plan de netteté est courbe : un centre net et un entourage qui se fond, ou un seul anneau net.

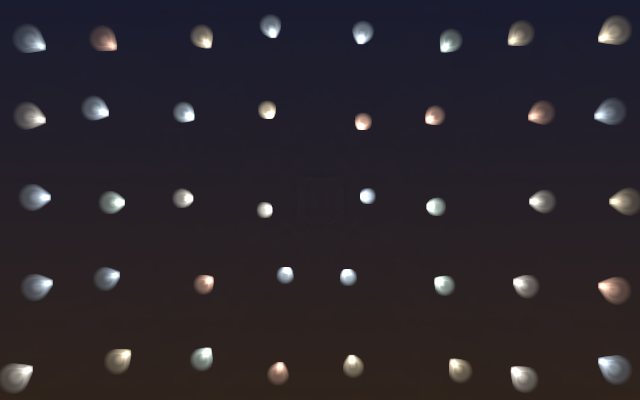

 Coma : les lumières des coins traînent des queues de comète tournées vers l’extérieur

Coma

Les points des coins deviennent des comètes à 60°, même au point. Hors du point, les disques prennent une forme d’œuf.

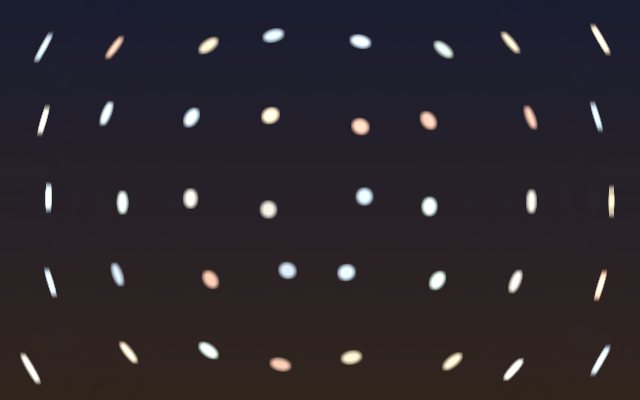

 Astigmatisme : les lumières des coins s’étirent en arcs autour du centre

Astigmatisme (Astigmatism)

Les focales méridienne et sagittale se séparent : traits radiaux d’un côté du point, arcs autour du centre de l’autre.

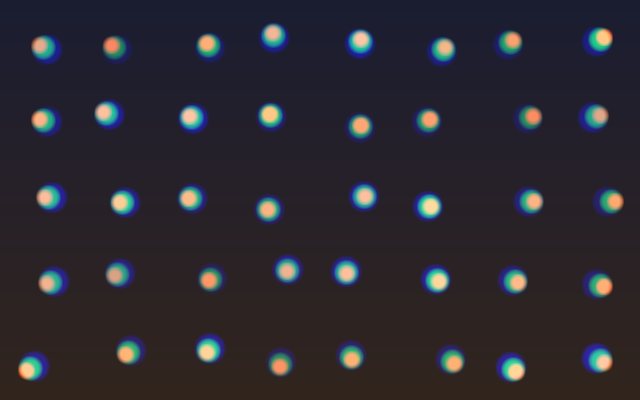

 Aberration chromatique : franges rouges et bleues autour des lumières

Aberration chromatique (Chromatic Aberration)

Le rouge et le bleu n’ont ni la même distance de mise au point ni le même grandissement : liserés violets et verts sur les disques, couleurs séparées dans les coins.

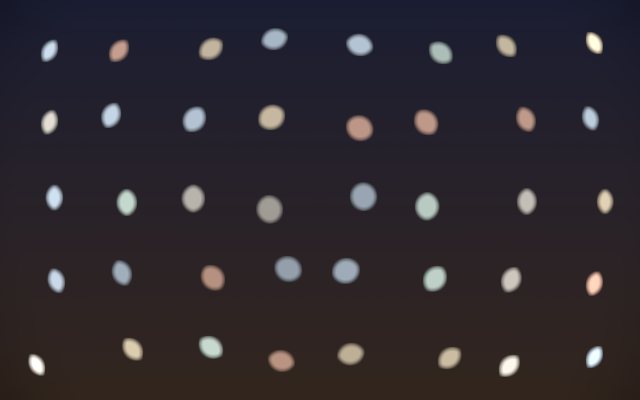

 Œil de chat : les lumières des coins sont rognées en citrons pointés vers le centre

Œil de chat (Cat's Eye)

Le fût masque un côté de l’ouverture et les disques des coins deviennent des citrons. Leur luminosité peut être conservée ou décroître.

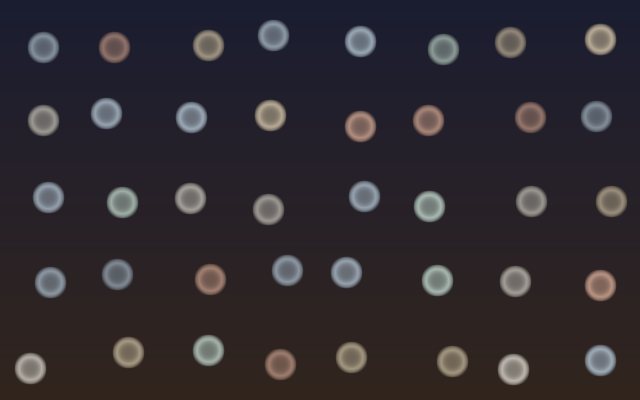

 Aberration sphérique : disques aux bords lumineux

Aberration sphérique (Impression)

Les rayons marginaux se focalisent plus loin ou plus près : bulles à bord lumineux d’un côté du point, disques crémeux de l’autre.

TéléchargementTélécharger Abrrnt

Le téléchargement est Abrrnt Lite : le moteur de bokeh complet avec un diaphragme paramétrique, les six aberrations, l’aberration chromatique, la compression anamorphique et Depth Cut. La version complète, avec la bibliothèque d’objectifs réels, Ray Traced et la profondeur en mètres, n’est pas disponible publiquement. Licence d’évaluation.

Télécharger Abrrnt Lite (macOS) Essayez d’abord la version web

Nécessite macOS avec un GPU Metal (Apple Silicon ou Intel) et DaVinci Resolve Studio (la version gratuite ne charge pas les plugins OpenFX).

  1. Décompressez le fichier pour obtenir AbrrntLite.ofx.bundle et Abrrnt.drfx.
  2. Copiez-le dans /Library/OFX/Plugins (créez le dossier s’il n’existe pas ; un mot de passe administrateur peut vous être demandé).
  3. Supprimez l’attribut de quarantaine du téléchargement, sinon Resolve refusera de charger le plugin :
    xattr -dr com.apple.quarantine /Library/OFX/Plugins/AbrrntLite.ofx.bundle
  4. Quittez complètement Resolve, puis relancez-le. Le plugin se trouve dans Effects › OpenFX › Abrrnt › Abrrnt Lite.
  5. Double-cliquez sur Abrrnt.drfx pour installer l’effet prêt à l’emploi. Sur la page Edit, faites glisser Effects › Fusion Effects › Abrrnt › Abrrnt Lite Auto Depth sur un plan : la carte de profondeur est générée automatiquement, et Focus et Iris Radius se règlent dans l’Inspector.
  6. Dans la page Fusion, reliez MediaIn à l’entrée Source d’Abrrnt Lite et un nœud Depth Map à son entrée Depth. Réglez Output sur Depth Preview pour vérifier la carte de profondeur, puis revenez sur Final et ajustez Focus et Iris Radius.
